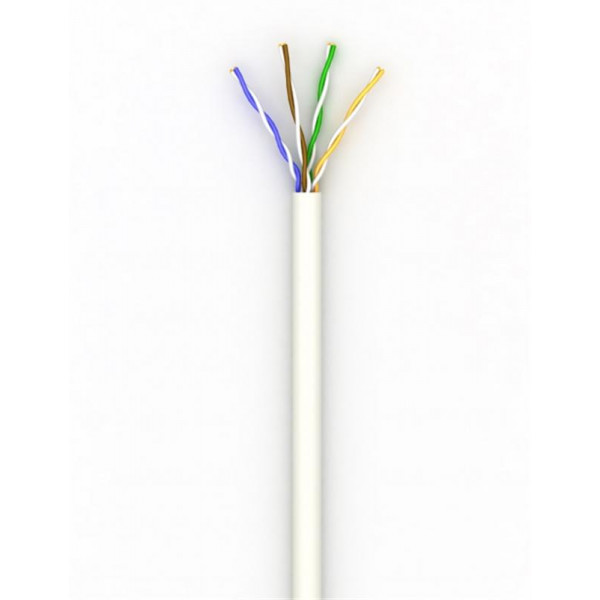

Кабель вита пара UTP 5е OK-Net КПВ-ВП (350) 4х2х0.50 бухта 305м

Опис Кабель вита пара UTP 5е OK-Net КПВ-ВП (350) 4х2х0.50 бухта 305м

ЗАСТОСУВАННЯ

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідний м"який дріт Діаметр: 0,5 мм (24 AWG)
2) Ізоляція: поліетилен Діаметр провідника: 0,96 мм Пара: 2 скручених разом провідника Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло коричневий / коричнева Сердечник: 4 пари скручені разом
3) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H) Максимальний діаметр кабелю: 5,9 мм

УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ

Для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 350 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

Температурний діапазон: Під час монтажу -10 ° C ... +60 ° C Після монтажу -20 ° C ... +60 ° C
Радіус вигину: Під час монтажу до 8 x діаметрів кабелю. Після монтажу до 4 x діаметрів кабелю

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C

Розтягуючи зусилля до 85 Н
Опір постійному струму до 96 Ом / км
Опір ізоляції до 5 ГОм / км
Робоча ємність до 56 пФ / м
Швидкість поширення сигналу до 0,68 з
Затримка поширення сигналу до 534 + 36 / кв. кор. f нс / 100 м
Зсув затримки на частоті: 100 МГц до 45 нс / 100 м
Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 7 Ом 100-350 МГц 100 ± 10 Ом
Випробувальна напруга між жилами, (пост. Струм, 2 с) 2,5 кВ
Робоча напруга (пост. Струм) 72 В
